Стальные трубы в ППУ изоляции и фасонные изделия: технологии, стандарты и практика применения

Современные системы теплоснабжения и промышленные трубопроводы предъявляют высокие требования к тепловым потерям, долговечности и эксплуатационной надежности. Одним из наиболее востребованных решений в этой сфере стали стальные трубы в ППУ изоляции — конструкция, в которой стальной сердечник защищен слоем пенополиуретана и внешней оболочкой. Вместе с ними применяются фасонные изделия в ППУ изоляции, обеспечивающие герметичность и непрерывность изоляции на поворотах, ответвлениях и переходах. Ниже рассмотрим устройство, нормативную базу, преимущества и особенности применения таких изделий.

Что представляет собой конструкция в ППУ изоляции

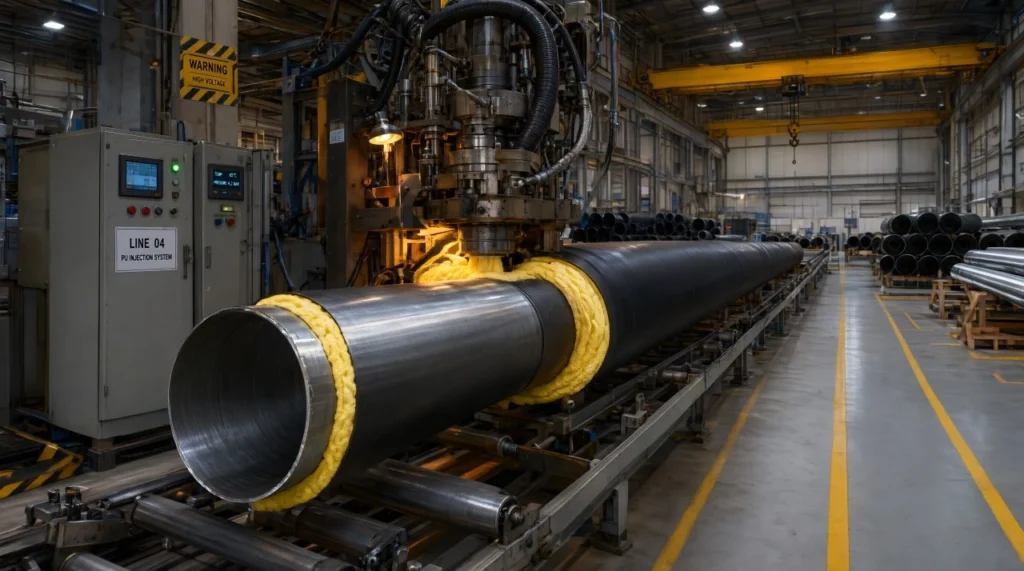

Стандартная стальная труба в ППУ изоляции состоит из трех основных слоев. Внутренний слой — стальная труба, по которой транспортируется теплоноситель. Средний слой — жесткий пенополиуретан, выполняющий функцию теплоизоляции. Наружный слой — защитная оболочка из полиэтилена, оцинкованной стали или стеклопластика, предохраняющая изоляцию от механических повреждений и влаги. Такая трехслойная структура позволяет сокращать теплопотери в несколько раз по сравнению с традиционной изоляцией минеральной ватой.

Для соединения труб между собой и формирования трубопроводной сети применяются фасонные изделия в ППУ изоляции: отводы, тройники, переходы, заглушки, неподвижные опоры и сильфонные компенсаторы. Каждое изделие имеет заводскую изоляцию, аналогичную трубе, что позволяет сохранять непрерывность теплового контура на всей протяженности трассы. Современные производители, включая Альфа-тех, поставляют широкий ассортимент таких изделий для тепловых сетей и промышленных объектов.

Материалы и технологии производства

Стальной сердечник изготавливается из электросварных прямошовных или бесшовных труб по ГОСТ 10704, ГОСТ 8732 и другим стандартам. В зависимости от параметров теплоносителя применяются марки стали 10, 20, 09Г2С. Толщина стенки подбирается расчетным путем исходя из давления и температуры эксплуатации.

Пенополиуретан заливается в межтрубное пространство методом заливки или вспенивания. Современные рецептуры обеспечивают плотность в диапазоне 60–80 кг/м³, теплопроводность не выше 0,033 Вт/(м·К) и прочность на сжатие, достаточную для восприятия нагрузок от грунта и транспорта. Важным элементом является система оперативного дистанционного контроля (СОДК) — медные проводники, встроенные в изоляцию, позволяющие отслеживать увлажнение и состояние трубы в процессе эксплуатации.

Наружная оболочка изготавливается из полиэтилена низкого давления (ПНД) толщиной 2–4 мм либо из оцинкованной стали для надземной прокладки. Соединение оболочки с изоляцией и стальной трубой обеспечивается за счет адгезии и применения герметизирующих манжет на стыках.

Нормативная база и стандарты

Производство и применение труб в ППУ изоляции регламентируется рядом документов. Ключевыми являются ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой», а также своды правил по проектированию тепловых сетей СП 124.13330. Кроме того, используются стандарты на стальные трубы, полиэтиленовые оболочки и пенополиуретан. Соответствие этим документам подтверждает пригодность изделий для применения в системах с расчетными параметрами теплоносителя до 140–150 °C и давлением до 1,6–2,5 МПа в зависимости от типа конструкции.

Преимущества применения

Снижение тепловых потерь. За счет высокой теплоизолирующей способности пенополиуретана потери на 1 км трассы сокращаются в 2–4 раза по сравнению с традиционными решениями. Это особенно важно для протяженных тепловых сетей.

Увеличение срока службы. Заводская изоляция исключает контакт стальной трубы с влагой и грунтом, что снижает скорость коррозии. Расчетный срок службы таких трубопроводов составляет не менее 30 лет.

Сокращение затрат на монтаж. Конструкция позволяет вести укладку в траншею с минимальным объемом земляных работ, а также применять бесканальную прокладку. Соединение стыков выполняется с помощью термоусадочных манжет и заливки компонентов ППУ на месте.

Возможность мониторинга. Встроенная система СОДК позволяет дистанционно контролировать состояние изоляции и своевременно выявлять дефекты, что упрощает эксплуатацию и снижает риск аварий.

Фасонные изделия в ППУ изоляции: виды и назначение

Фасонные изделия в ППУ изоляции изготавливаются из тех же материалов и по тем же технологиям, что и трубы. Они предназначены для изменения направления трассы, ответвлений, переходов между диаметрами и компенсации температурных удлинений. К основным видам относятся:

• отводы с углом поворота 15, 30, 45, 60 и 90 градусов;
• тройники равнопроходные и переходные;
• переходы с одного диаметра на другой;
• заглушки и концевые элементы;
• неподвижные опоры;
• сильфонные компенсаторы в изоляции.

Каждое изделие имеет заводское изоляционное покрытие и оснащается системой СОДК при необходимости. Важным преимуществом применения заводских фасонных изделий является то, что стыки на трассе выполняются в минимальном количестве, а качество изоляции на поворотах и ответвлениях соответствует качеству линейных труб.

Особенности проектирования и монтажа

При проектировании трубопроводов с ППУ изоляцией учитываются температурные удлинения, компенсация которых обеспечивается за счет естественных поворотов трассы, П-образных компенсаторов или сильфонных устройств. Важно корректно рассчитать неподвижные опоры, чтобы исключить передачу нагрузок на фасонные изделия.

Монтаж выполняется в несколько этапов: укладка труб и фасонных изделий в траншею или на опоры, сварка стальных стыков, проверка сварных соединений, изоляция стыков с помощью термоусадочных манжет и заливки ППУ, восстановление наружной оболочки и соединение проводников СОДК. Качество стыковой изоляции напрямую влияет на долговечность всей трассы, поэтому этим работам уделяется особое внимание.

Для подземной прокладки часто применяется бесканальный метод, при котором труба укладывается непосредственно в грунт на песчаную подушку. В этом случае наружная оболочка должна обладать достаточной стойкостью к внешним нагрузкам. Для надземной прокладки используются изделия с оболочкой из оцинкованной стали, устойчивой к ультрафиолету и атмосферным осадкам.

Диагностика и эксплуатация

Система оперативного дистанционного контроля позволяет отслеживать состояние изоляции в реальном времени. При увлажнении изоляции меняется электрическое сопротивление между проводниками, и сигнал передается на диспетчерский пункт. Это дает возможность оперативно локализовать повреждение и выполнить ремонт до того, как разовьется коррозия стальной трубы.

Периодические осмотры включают проверку целостности наружной оболочки, состояния стыков и опор, а также анализ данных СОДК. При выявлении дефектов выполняется вскрытие изоляции, замена поврежденного участка и восстановление покрытия с использованием ремонтных комплектов.

Экономическая эффективность и области применения

Трубы и фасонные изделия в ППУ изоляции применяются в тепловых сетях, системах горячего водоснабжения, на промышленных объектах, в том числе на нефтегазовых и химических производствах. Несмотря на более высокую начальную стоимость по сравнению с традиционными решениями, совокупные затраты за жизненный цикл оказываются ниже за счет снижения теплопотерь, уменьшения эксплуатационных расходов и увеличения межремонтных интервалов.

При выборе поставщика важно обращать внимание на наличие сертификатов соответствия, полноту сортамента, включая фасонные изделия, и возможность технической поддержки на этапе проектирования. Надежность и качество заводской изоляции напрямую влияют на долговечность всей системы.

Стальные трубы в ППУ изоляции и фасонные изделия в ППУ изоляции

Стальные трубы в ППУ изоляции и фасонные изделия в ППУ изоляции представляют собой современное инженерное решение, сочетающее высокую тепловую эффективность, долговечность и возможность мониторинга. Понимание конструкции, нормативных требований и особенностей монтажа позволяет проектировщикам и эксплуатирующим организациям принимать обоснованные решения и обеспечивать надежную работу трубопроводных систем на протяжении десятилетий.
